MT31套結/釘扣一體機數控系統是上海鮑麥克斯電子科技有限公司多軸M系列電控的最新產品，該產品屬于電子、自動控制、機械交叉學科領域，技術復雜，難度大，科技含量高，系統提供了豐富的輸入輸出資源和接口，搭配液晶智能觸摸操作面板，主軸采用閉環步進高性能伺服驅動控制，結合鮑麥克斯原套結/釘扣機數控系統的多項專利技術，可配網絡化液晶觸摸操作面板，是全球首臺多軸一體式數控系統，開創了國際多軸縫制設備控制系統向高度集成化發展的先河。

      關鍵技術及創新點

      1. 高速閉環步進驅動技術。

      2. LINUX操作系統下的底層及應用層的程序開發。

      3.人機交互對話環境的研究。

      4.基于WiFi技術的物聯網接入設計。

      5.矢量控制技術對主軸永磁同步電機進行伺服控制的技術研究，完成縫制設備的主軸驅動。

      6.多處理器下各傳動軸的協調控制技術。

      7.基于多處理器的CAN總線通訊技術研究。

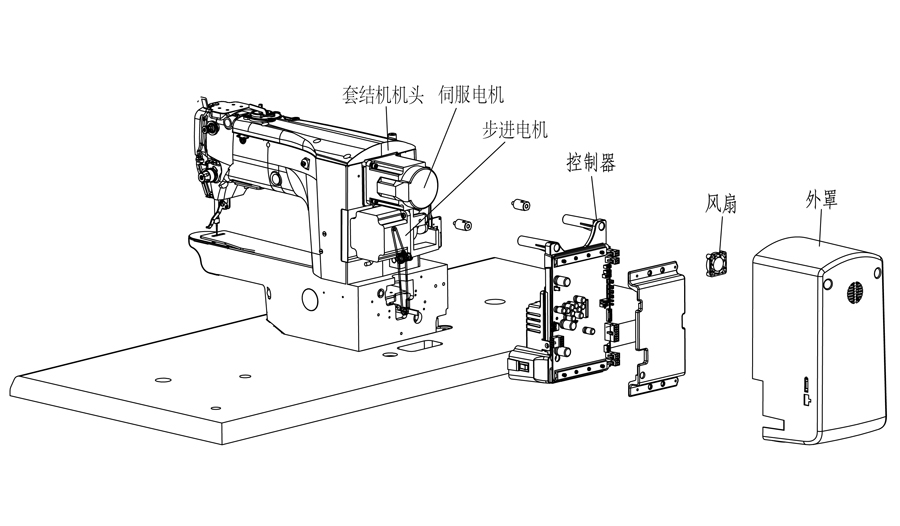

      該系統在硬件上傳承了鮑麥克斯一貫的可靠性設計，采用多個高效CPU協同控制，可實現高達3700RPM的穩定線跡縫制能力，整機電路板內嵌在套結機機頭后方的大罩蓋內，與機殼內的各種機構不干涉，機頭本身不需要修改任何結構，裝配起來的整機沒有任何體積變化，可適配各種類1900/1903系列的電子套結機/釘扣機。

      MT31套結/釘扣一體機數控系統通過液晶觸摸型顯示屏進行各縫制功能和參數的設置，包括自動剪線、撥線、停針、抬壓腳、堵轉保護等十余種基本功能，高低速的參數設置功能，100種標準套結花樣選擇、組合、編輯功能，及通過SD、USB存儲花樣功能，實現套結機的全數字化控制。

      搭載該系統的新套結機/釘扣機更便于顯示操作、維修和維護，其外觀設計、系統性價比方面進一步提升，新系統具有以下特點:

      1、高度集成，安裝調整維修方便，與機身完美結合，可靠性高。

      2、可選7寸液晶觸摸操作面板，操作簡單易學，可在線編輯花樣，實現多樣化縫制。

      3、中壓腳閉環步進電機控制，適應各種縫料厚度變化。

      4、專利新產品，高低速運轉線跡完美一致。

      鮑麥克斯打版軟件

      該軟件為上海鮑麥克斯電子科技有限公司特種機中花樣機、套結機、模版機的配套打版軟件，具有以下幾大功能：

       1、一定的打版設計功能，能夠繪制直線、曲線、圓弧、圓（三點圓、中心圓）、矩形、多邊形；

       2、識別主流CAD設計軟件、服裝設計軟件等輸出文件格式DXF、PLT文件，其中DXF文件支持類型包括LINE、CIRCLE、SPLINE、ARC、POLYLINE、LWPOLYLINE；對DXF、PLT文件自動進行路徑優化整合處理；

       3、打版文件編輯功能，如圖形各向復制、旋轉、平移、各圖形間順序調整、圖形首尾方向調整、選中圖形相對、絕對坐標編輯、圖形分割、連接、圖形首尾延伸與縮短、圖層設置、拐點變速設置、指定落針點功能代碼編輯、前后加固縫、多重逢、人字縫等；針對模版機需求實現按照?qǐng)D形號進行線條選擇、取消選擇，按照斜率對圖形自動進行分組，并可對分組進行選擇、取消選擇，能夠快速方便的提取有效圖形，并可對提取后的有效圖形一鍵進行自動排序、最短路徑排序、左右排序以及上下排序等多種排序方式；

      4、對打版文件按指定針距進行自動分針，并最終以DST、SAR等花樣機、套結機、模版機識別的文件格式進行輸出。
